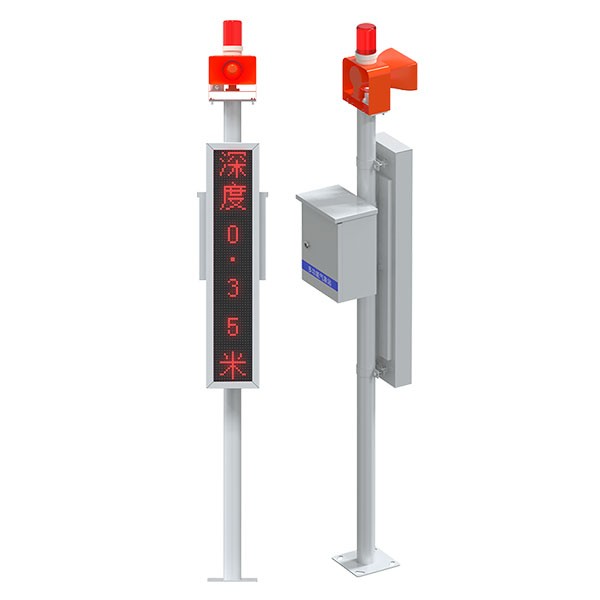

我公司研发的积水监测站由远程遥测终端RTU、电子水尺、语音播报模块、光报警模块LED屏显示模块等组成。
功能特点
可外接显示屏，实时显示当前水位，超限变色显示。
可外接语音播报及光报警器，实时水位预警。
自带两路继电器输出，可接外设扩展，支持平台控制、自动等控制模式。
可通过手机配置软件“蓝牙app”进行配置参数。
可外接两路室外LED双色显示屏，实现隧道两端同时显示实时水位值。
设备可设阈值，超限醒目提示，关联光报警器、号筒扬声器。
支持我公司提供的多款软件平台、客户自己的平台。
设备支持远程升级、支持二次开发。
交流220V供电、IP65防水等级，可常年工作于室外，不惧淋雨室外。
兼容多种立杆，安装简单灵活。
技术参数
标准版（96*16双色屏）
| 供电 | AC220V |
| 供电方式 | 市电或太阳能供电 |
| 设备功耗 | ≤25 W |
| 工作温度 | -40—80℃ |
| 设备接口 | 接口类型 | 说明 |
| RS-485主站接口 | 通过RS-485采集数据 |
| LED屏显示接口 | 双色LED显示屏（最大点数96*16） |
| 1路485采集 | 最远通信距离2000m |
| 两路开关量接口（预留） | 电压输入范围：0～5V |
| 两路模拟量接口（预留） | 采集范围：4-20mA、0-5V、0-10V默认4-20mA |
| 一路水浸检测（预留） | 可检测有无水 |
| 两路继电器接口 | 继电器容量：250VAC/30VDC 3A
一路可设置有源无源，用作报警或自动控制 |
| 报警设备 | 支持声光报警 | 支持语音播报 |
| LED屏 | 尺寸102cm*22cm双色屏 |
| 设备支架 | 2m立杆 |
| 电控箱 | 用于放置远程遥测终端机、电源 |
标准版（96*48单色屏）
| 供电 | AC220V |
| 供电方式 | 市电或太阳能供电 |
| 设备功耗 | ≤50 W |
| 工作温度 | -40—80℃ |
| 设备接口 | 接口类型 | 说明 |
| RS-485主站接口 | 通过RS-485采集数据 |
| LED屏显示接口 | 单色LED显示屏
（点阵数96*48） |
| 1路485采集 | 最远通信距离2000m |
| 两路开关量接口（预留） | 电压输入范围：0～5V |
| 一路模拟量接口（预留） | 采集范围：4-20mA、0-5V、0-10V默认4-20mA |
| 1路继电器接口 | 继电器容量：250VAC/30VDC 3A |
| 1路有源输出 | 输出12V或24V |
| 报警设备 | 支持声光报警 | 支持语音播报 |
| LED屏 | 尺寸102cm*54cm单色屏 |
| 设备支架 | 2m立杆 |
| 电控箱 | 用于放置远程遥测终端机、电源 |
地埋式
| 供电 | AC220V |
| 供电方式 | 市电或太阳能供电 |
| 设备功耗 | ≤25 W |
| 工作温度 | -40～80℃ |
| 设备接口 | 接口类型 | 说明 |
| LED屏显示接口 | 双色LED显示屏（最大点数96*16） |
| 上行485采集 | 485通信距离2000m |
| 两路开关量接口（预留） | 电压输入范围：0～5V |
| 两路模拟量接口（预留） | 采集范围：4-20mA、0-5V、0-10V默认4-20mA |
| 一路水浸检测（预留） | 可检测有无水 |
| 两路继电器接口 | 继电器容量：250VAC/30VDC 3A
一路可设置有源无源，用作报警或自动控制 |
| 报警设备 | 支持声光报警 | 支持语音播报 |
| LED屏 | 尺寸102cm*22cm双色屏 |
| 设备支架 | 2m立杆 |
| 电控箱 | 用于放置远程遥测终端机、电源 |
通信服务器版
| 供电 | AC220V |
| 供电方式 | 220V市电（主机可双供电） |
| 设备功耗 | ≤25 W |
| 工作温度 | -40～80℃ |
| 设备接口 | 接口类型 | 说明 |
| LED屏显示接口 | 双色LED显示屏（最大点数96*16） |
| 上行485采集 | 485通信距离2000m |
| 两路开关量接口（预留） | 电压输入范围：0～5V |
| 一路模拟量接口（预留） | 采集范围：4-20mA、0-5V、0-10V默认4-20mA |
| 一路继电器接口 | 继电器容量：250VAC/30VDC 3A |
| 报警设备 | 支持声光报警 | 支持语音播报 |
| LED屏 | 尺寸102cm*22cm双色屏 |
| 设备支架 | 2m立杆 |
| 电控箱 | 用于放置远程遥测终端机、电源 |
产品选型
| RS- | | 公司代号 |
| WDM- | 积水检测站 |
| 100- | | 标准版（96*16双色屏） |
| 101- | | 标准版（96*48单色屏） |
| 200- | | 地埋式（配合测点使用） |
| 300- | | 通信服务器版 |
| 4G | 4G上传 |
| ETH | 以太网方式上传 |
